容差分析是當前電子可靠性設計中最先進的技術之一，代表著電子可靠性設計的一個重要發展方向。WCCA是容差分析的一個主要技術。它是分析電路在最壞情況下，電路性能不會超過電路性能的規格要求，同時也保證器件所受的電應力在可靠范圍內，不會引起器件失效。WCCA是一種全面系統分析電路可靠性的方法，必將在電子可靠性設計中占據重要地位。

電路中各電子器件在初始容差外還存在著潛在的大幅變化，器件參數變化可能是壽命或環境應力影響的結果，這種變化可以引起電路性能超出規格要求，WCCA可以用來檢查這種變化引起的電路性能變化。

電子器件失效有兩種模式：災難性的，即電路突發異常，出現災難結果，還有就是隨著器件參數變化超過典型和初始容差極限，電路可以繼續工作，但是性能已經降低，超出電路要求的工作極限。為了消除器件災難性失效，最壞情況電應力和降額分析可以保證電路中所有器件都正確降額。

WCCA已經成為行業標準，主要內容如圖1所示。有3個主要原因需要應用這些分析方法：

            圖1 組成最壞情況電路分析的3個部分

·   WCCA可以把可靠性落實到硬件設計中，使硬件可以長期無故障工作。

·   WCCA已被FDA（美國聯邦食品藥品管理局）正式接受為設計驗證工具。

·   使用最壞情況器件參數變化數據庫，WCCA可以更經濟、更容易實現。

WCCA的產出價值在于投資回報既有短期的，如減少設計重復、設計更改、和測試時間，還有長期的，如生產效率的增加，長壽命、無故障工作等。

WCCA過程

對一個電路板原理圖進行WCCA分析，首先將電路分為幾個簡單功能模塊，然后對每個模塊進行WCCA分析。分析人員應首先對每個模塊給出詳細的描述文檔，然后對電路中的所有器件的關鍵參數進行最壞情況變化分析，給出每個參數的最大最小值。先建立每個模塊的關鍵電路性能需求。使用最壞情況最大最小值，分析人員可以判斷電路的實際性能是否超過了電路要求。最后，分析人員要給出最壞情況下，所有的電路模塊一起工作時，是否滿足整個電路板的規格要求。

對帶通濾波器的經典評估

                     圖2 一個帶通濾波器的最壞情況分析

下面對圖2中的帶通濾波器進行案例分析，給出了WCCA分析的性能和結果。選擇對電路的中心頻率放大器增益進行分析。假設U6是一個理想放大器(R_IN = , R_OUT = 0, A_VOL = )，不考慮它，電路的放大增益計算公式如下，

性能要求A_f0最小值為7V/V，電阻和電容的典型值和初始容差如下：

C₁, C₂ = CYR20 (1500 pF, ±1%),

R₁, R₂, R₃ = RNR50 (15 k ±1%),

R₄ = RNR50H (40.2 k ±1%),

R₅ = RNR50H (10 k ±1%),

R₆ = RNR50H (1.21 k ±1%).

將器件的典型值代入公式1得到A_f0＝11.08 V/V，顯示結果是滿足要求的。考慮悲觀一些的話，代入每個器件參數的初始容差（±1%），得到A_f0 = 7.84 V/V，也在要求范圍內。必須注意，器件電阻和電容的初始容差是電路在典型設計和分析時經常采用的，但是，這些值并不表示電路在實際環境中的真正情況。

最壞情況器件參數變化庫

當器件供應商設定器件的初始容差（采購容差），這僅僅保證器件在采購時，所有器件的各個批次都在初始容差范圍內，并不保證器件參數會一直在這個容差范圍內。器件在工作環境中之后，器件參數會偏移初始值。在許多情況下，特別是在長時間使用后，器件參數偏移會大于初始容差。每種可能的最大偏移都是累加在初始容差上，如圖3所示。

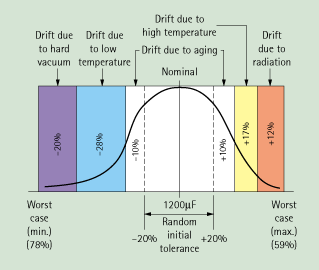

            圖3 最壞情況器件參數變化。這是典型值為1200uF電容的案例。

對于WCCA，它是假設器件從庫存使用后，它的參數已經處在初始容差值了。同時又假設電路中的所有器件同時處在最大偏移值。雖然這種情況似乎不可能發生，但是它是可能存在的一個最壞情況。比較可能的情況是一些器件的部分參數超過了初始容差，但是不會都達到最大偏移值。如果在最壞情況下，所有器件的所有參數都處在最大偏移值時，器件都是可靠的，那么就可以保證器件參數在一定偏移組合情況下，器件也是可靠的。計算最壞情況下的電路性能，如果沒有超過規格要求，那么可以保證整個設計對于器件參數的偏移都是可靠的。

開發最壞情況器件數據庫是WCCA的一個重要工作，也是主要的成本所在。這個工作的目標是開發一個最壞情況數據庫的表格，給出器件關鍵參數變化的最大最小值。這個表格也給出了影響參數變化的因素，如環境、初始容差、溫度、壽命和輻射等。表格還會注明這些因素是偏置型的，還是隨機型的變量。表格中還必須包括數據來源（美軍標、供應商數據手冊等），以備跟蹤。總的，這個表格是器件工作的各種環境因素和壽命因素對器件參數影響的一個量化評估。

最壞情況數據庫提供了一種統一的參考源，來保證WCCA在如何項目都采用相同的數據源。顯然，由不同的設計工程師開發各自的數據庫是不現實的。一旦開發成功，這樣一個數據庫可以維護、擴充、和修改，并使用到其他項目。

最壞情況中的其他影響因素

必須考慮的其他因素是接口連接，主要有模塊電路的輸入電源、輸入信號、和負載等，這些因素都在典型值兩邊有容差極限。在進行WCCA時，這些值都必須設置為極限值，并考慮極限的正負方向。

靈敏度分析

公式1表示帶通濾波器的增益，將器件參數的典型值代入得到增益為11.08V/V，代入初始容差值增益為7.84V/V。使用典型值時，是直接代入器件參數。計算初始容差時，每個器件參數都有代數符號(+/–)，表示必須要選擇每個器件參數的正負。要計算電路性能的最大最小值必須確定采用何種器件參數的最大最小值的組合。設計人員必須先確定針對每個器件參數的電路靈敏度響應方向和大小。WCCA需要先進行最大最小值的電路靈敏度分析。任何靈敏度分析的錯誤都會影響最壞情況分析的準確，因此必須作靈敏度分析。求解靈敏度以決定器件參數的正負方向，經典方法是求電路方程中對每個器件參數的偏微分。對帶通濾波器，求解公式如下，

幸運的是，一些電路仿真軟件可以幫助工程師來執行靈敏度分析。

帶通濾波器的最壞情況評估

為了評估圖2和公式1中的帶通濾波器的中心頻率最小增益的最壞情況值，必須先確定電阻和電容的最壞情況最大最小值（如圖4所示）。

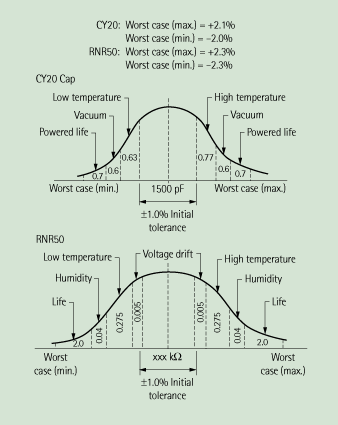

              圖4 電阻和電容的最壞情況最大最小值

所有變化都看認為是偏置型變量，注意圖2中的Vi和Vo不在公式1中，需要也設定它們的最大最小容差。帶方向性的靈敏度可以使用仿真軟件來執行靈敏度分析來確定，如表1。

器件	靈敏度	器件參數最大值 (pF/ )	器件參數最小值(pF/ )
C1, 1500 pF	+	1532	1470
C2, 1500 pF	–	1470	1532
R1, 15 k	+	15,345	14,655
R2, 15 k	+	15,345	14,655
R3, 15 k	–	14,655	15,345
R4, 40.2 k	+	41,125	39,275
R5, 10 k	–	9770	10,230
R6, 1210	–	1182	1238























表1 使用仿真軟件來求出的對每個器件的靈敏度

根據靈敏度分析，在公式1中代入最壞情況最大最小值，得到的增益為A_f0 = 5.76 V/V，低于最小增益要求的A_f0 = 7V/V很多，如圖5所示。在前面計算的典型值和初始容差情況，Af0都是大于7V/V。可以看到典型值、初始容差和最壞情況的結果有很重大的差異，這一點很重要。

             圖5 初始容差、典型值和最壞情況下的最小增益對比

不是一定要所有電阻電容都處在最壞情況值才會引起Af0小于7V/V，僅僅某幾個器件參數超過初始容差的組合就會引起增益低于7V/V。這種代入器件最壞情況最大最小值到電路方程的方法稱為極值分析（EVA）。

其他技術

執行WCCA的其他兩個方法是RSS（和方根）分析和蒙特卡羅分析。這兩種技術得到的結果要比EVA更樂觀些。

RSS是一種組合標準方差的統計技術，它是基于大數定律（中心極限理論）。它表示，如果多個變量進行組合統計，結果分布是正態的，與組合變量的分布形式無關。因此可以通過數學方法有效統計多個變量組合情況下電路性能的標準方差，每個器件的標準方差是基于電路性能針對每個器件參數的靈敏度幅值。先求出輸出變量的標準差s_T，結果乘以3（99.7%概率），定為最壞情況值。

蒙特卡羅分析被認為是在各種條件下對電路性能多次評估的統計結果的經驗判斷。在各種條件中，各器件的參數是隨機選擇的。

采用蒙特卡羅分析，可以計算電路的平均和標準方差(σ)。3 σ(99.7%)也被認為是最壞情況值。幸運的是，很多仿真軟件都可以執行蒙特卡羅分析。

比較三種WCCA技術

EVA是最簡單的技術，最容易得到最壞情況電路性能的估計，但是結果是最悲觀的。EVA需要開發電路中所有器件的最壞情況參數變化數據庫。

·   EVA需要輸入的格式是最壞情況器件變化（最大最小值）極限（3σ），加上電路的靈敏度方向。

·   電路輸入結果的格式是最壞情況最大最小值。

RSS的結果相對來說更實際些，但是內部可能有錯誤，因?yàn)榧僭O(shè)靈敏度是線性的，分布是正態的。

·   RSS的輸入格式是器件參數概率分布的標準方差（一般得不到的）和電路相對器件變化的靈敏度大小。

·   輸出格式是電路性能概率分布的平均和標準方差。

蒙特卡羅分析需要先了解器件參數分布（一般得不到的），然后給出準確的結果，它需要借助計算機程序?qū)崿F(xiàn)。

·   蒙特卡羅分析輸入格式是每個器件參數的概率分布（不需要作靈敏度分析）。

·   結果輸出格式是電路性能概率分布的直方圖。

可以注意到，RSS和蒙特卡羅這兩種統計方法可以預計電路性能在規格范圍內的概率，這是很重要的。但是EVA不能給出這個概率結果。

結論

電子產品硬件需要在一定壽命內能夠可靠工作，這不能僅僅依靠對器件的典型和初始容差值進行設計來達到。器件參數在組裝到電路板上后會發生偏移。如果開發有最壞情況器件參數變化數據庫，設計人員可以方便得到這些數據庫，那么電子工程師就可以不僅做典型電路設計和分析，也可以做WCCA。

本文作者：殷志文   深圳電子學會電子可靠性專業委員會 主任
