電源完整性及去耦電容的應用
一、PI分析概述
電源完整性研究的是電源分配網絡（Power Distribution Network, PDN），包含電源的源頭、電壓變換VRM、PCB上的儲能電容(bulk cap.)和去耦電容(decoupling cap.)、PCB上的電源和地平面、芯片封裝內的電源和地網絡、Die上的電容，如下圖1所示：

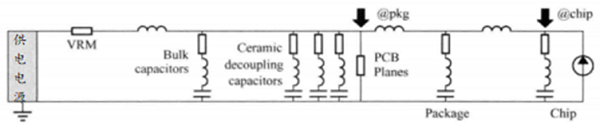

電源經過的路徑依次是供電電源-->VRM單元-->儲能電容/去耦電容-->PCB平面電容-->芯片封裝內的電源和地網絡-->Die電容。電源的供電順序可以用“遠水解不了近渴”來理解，也就是說供電像水廠的水運輸一樣逐級傳遞，如下圖2所示：
水的逐級傳遞過程：山泉水-->水廠-->桶裝水-->水杯-->喝到口中。也就是說，Die電容的供電從上一級芯片封裝內的電源和地網絡獲取，而不會越級直接從供電電源獲取。
二、電源噪聲的主要來源
電源系統中，噪聲是影響電源完整性的一個主要問題，明確噪聲來源，可以更有效地去避免、解決噪聲問題。電源噪聲的主要來源有：
1) VRM電壓變換單元輸出的噪聲：像我們常用的LDO和DC/DC等，在輸出電壓時，都會有一定的輸出紋波，在器件的Datasheet中有明確的規格參數。原理上，LDO、DC/DC之類的穩壓芯片都是通過感知的輸出電壓與電流對輸出做調整，但是這個調整是需要時間的，一般當負載電流的變化在DC到幾百kHz內時，VRM單元可以做出很好的響應。如果負載瞬態電流的變化速率要求更高，輸出就會出現電壓跌落，形成噪聲，這時就需要添加額外的去耦電容來滿足需求。
2) 走線的直流電阻與寄生電感：長距離的供電走線會產生直流壓降；走線、引腳、過孔、去耦電容的寄生電感會使高頻阻抗增加，使電壓出現波動，形成噪聲。
3) PCB上Core/IO邏輯狀態跳變產生的噪聲：即由于同步開關輸出（SSO）引起的同步開關噪聲（SSN）。芯片引腳在邏輯狀態的切換時，會有一個大的瞬態電流流過回路，造成地平面波動，造成芯片的地和系統地不一致，稱為地彈噪聲，也會造成芯片和系統的電源有差壓，稱為電源反彈噪聲。
4) 電源與地平面諧振引入的噪聲：電源和地平面可以看成由許多電感和電容構成的平面網絡，平面層之間可以看成一個諧振腔體，在諧振點附近也會進一步增強諧振，產生噪聲影響信號完整性。需根據諧振點的位置布置去耦電容來降低平面的諧振特性，降低電源與地平面的阻抗。
5) 鄰近電源網絡耦合的噪聲：該噪聲主要通過容性耦合和感性耦合的方式在鄰近平面上產生。在PCB疊層設計時，應盡可能使電源平面不相鄰。
6) 其他部件耦合的噪聲：因鄰近走線或平面附近布置的器件通過輻射、傳導引入的噪聲。
三、PI分析的目標
3.1 電源完整性設計的目的：
1）控制電源噪聲，提供干凈穩定的電壓；
2）實時響應負載對電流的快速變化；
3）為其它信號提供低噪聲回流路徑。
電源產生波動的原因是實際電源平面存在阻抗，在瞬間電流流過時會產生一定的電壓浮動。因此，就要保證足夠低的電源平面的阻抗，實現電源的完整性設計。
電源系統的目標阻抗定義為：電源目標阻抗=最大允許紋波電壓/瞬時動態電流，即ZPDN=V*Ripple/△Imax。其中，V是電源電壓，Ripple是允許的電壓波動范圍，一般為5%或3%，△Imax為負載芯片的最大瞬態電流變化量，可以采用負載最大工作電流的一半。

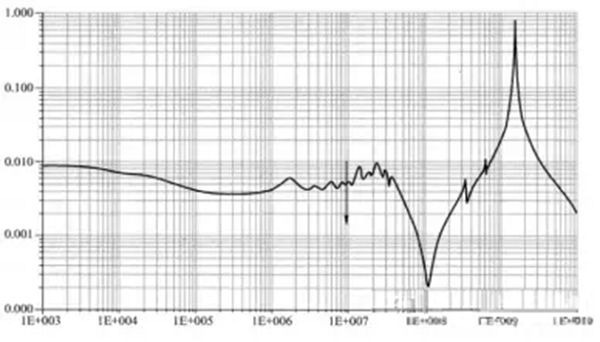

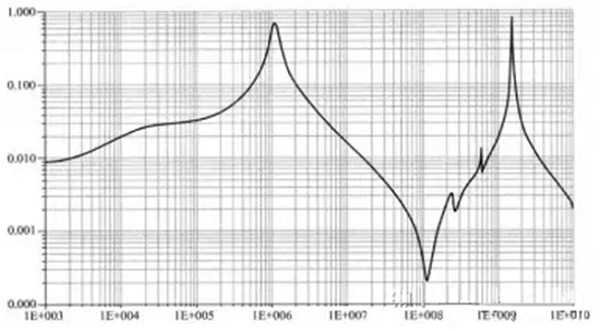

對電源與地平面間的阻抗特性分析可以采用仿真軟件進行，可以得到一個PDN（電源分配網絡）的輸入阻抗，例如下圖3所示：
由于不能確定電源的負載電流工作頻點，設計要求整個頻率范圍內都要滿足PDN的目標阻抗。雖然因去耦的需求會使用更多的電容，但是這樣會使設計具有廣泛的實用性。如圖4所示是圖3例子中加入高頻、低頻去耦電容后的PDN網絡的頻率阻抗特性：
圖4 加入高頻低頻去耦電容后的PDN網絡的頻率阻抗特性
3.2 PI分析的設計實現方法
1）電壓變換單元VRM設計
電壓變換單元VRM通常指DC/DC和LDO，一般放置在有源器件的電源入口。對于此類電路的噪聲是由穩壓芯片決定的，只能根據Datasheet進行詳細設計，合理布局布線。
2）直流壓降及通流能力
此類噪聲主要由走線的直流電阻與寄生電感造成，需要考慮線路板過孔的通流能力，同時也要考慮線寬與電流的關系，如上表1所示。當電流通過狹窄區域時，會產生較大的電流密度，從而導致PCB局部溫度升高。我們應該使板上的電流密度分布均勻，最大值不要超過常用的經驗門限（100A/mm2），避免出現走線局部電流密度大導致熱可靠性問題。
3）電源內層平面的設計
PCB內層的電源平面不但可以給器件提供電源，還為信號提供回流。電源平面和地平面都可以作為信號的回流路徑，但地信號在單板的分布比單一電源網絡要廣，地過孔在PCB廣泛分布，回流信號會沿著地過孔回流到另一個地平面。電源平面和地平面會構成平面電容，且隨著平面距離越小，容值越大，這為高速信號門電路的快速翻轉提供能量保障。
因此在PCB疊層設計時，應盡可能使電源平面與地平面成對出現且距離接近，距離一般控制在5mil內，最大不超過10mil。若電源平面和地平面之間的距離較大，則需要在芯片電源和地之間額外加去耦電容，增強電源和地平面之間的電容耦合性。為了使電源具有良好的完整性，元器件布局時一般以相鄰面為地平面參考層。在設計走線參考平面層時，盡可能讓所有高速信號的參考平面都選擇地平面為參考平面。增加地平面參考層是改善信號質量及PCB EMC特性的有效設計方法。
信號層需要避免直接相鄰，防止信號互相干擾，如無法避免則兩個信號層之間走線應采用橫平豎直的走線，不要重疊并行走線，增大兩個相鄰信號層之間的間距。對于BGA類供電電源，有時需要在一個電源平面上布置多個電平的電源，這就需要進行電源平面的分割。分割時應盡可能使各平面的邊界形狀規則，面積盡可能大。舉例如下圖5所示：

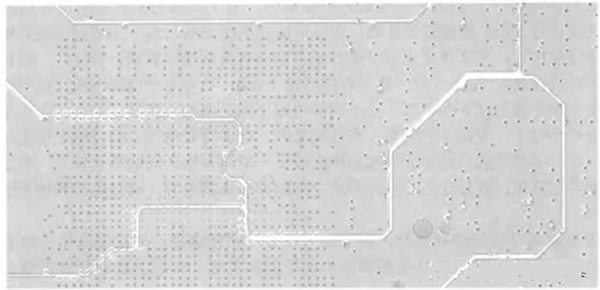

圖5 電源平面的分割
要注意：
1）分割方式要簡潔合理，滿足載流能力。
2）考慮不同電壓平面之間的爬電距離，相鄰的不同壓值的電源平面電壓值差越大，爬電距離也應設計得越大。
四、電容去耦
我們?cè)陔娐吩O(shè)計中使用電容器的目的有很多，比如儲能、濾波、旁路、去耦、檢波、補償、振蕩、移相、波形變換……等等，但其本質特性或作用就是：
1) 儲能/供能 （對應電容的容值和電壓）
2) 隔直（流）通交（流）（對應電容的頻率阻抗特性）
4.1 電容的阻抗頻率特性
首先我們要了解電容的實際特性。實際電容器中除有容量成分Ｃ外，還有因電介質或電極損耗產生的電阻（ESR）及電極或?qū)Ь€產生的寄生電感(ESL)。
圖6 理想電容和真實電容模型
ESL為串聯電感、ESR為串聯電阻，C為理想電容。根據模型，電容的復阻抗為：
由上式可知當容抗（ωC）和感抗(ωL) 相等，相互抵消，電容的阻抗值|Z|最低。
因此當信號頻率由下式計算得出的頻率，也被稱為：電容的諧振頻率：

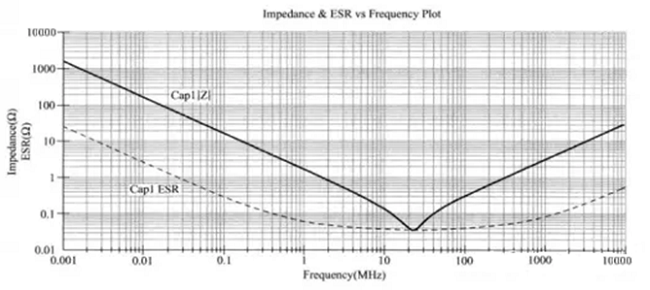

電容阻抗隨信號頻率變化的阻抗特性曲線如下圖7所示：
圖7 電容的阻抗特性
|Z|的頻率特性呈V字型（部分電容器可能會變?yōu)?span lang="EN-US">U字型）曲線，ESR也顯示出與損耗值相應的頻率特性。

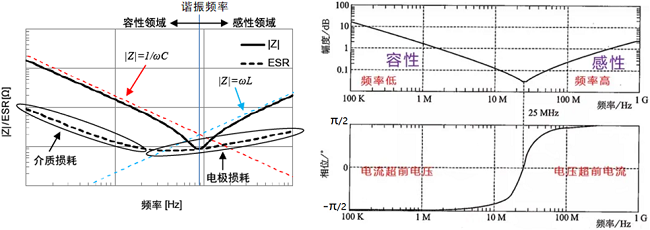

圖8 電容的頻率阻抗特性 圖9 電容頻率特性及電流電壓相位
總結如下：
q 低頻范圍：低頻率范圍的|Z|與理想電容器相似，與頻率呈反比趨勢減少。
在頻率很低時，我們可以看到感抗遠小于容抗，并且復阻抗的相位為負值，說明電流超前電壓，這是典型的電容充電特性。因此，在低頻時，電容主要呈現容性行為。ESR值也顯示出與電介質分極延遲產生的介質損耗相應的特性。
q 諧振點：頻率升高，則|Z|將受寄生電感或電極的比電阻等產生的ESR影響，偏離理想電容器（紅色虛線），顯示最小值。|Z|為最小值時的頻率稱為諧振頻率，此時|Z|=ESR。
若大于諧振頻率，則元件特性由電容器轉變?yōu)殡姼校?span lang="EN-US">|Z|轉而增加。低于諧振頻率的范圍稱作容性區域，反之則稱作感性區域。在諧振點，容抗和感抗相互抵消，總阻抗達到最小值，復阻抗相位為0，表現為純電阻特性。這一點即是電容的自諧振頻率。在諧振頻率左側，電容主要呈現容性，而在右側，則主要呈現感性。
ESR除了受介電損耗的影響，還受電極自身抵抗行程的損耗影響。
q 高頻范圍：諧振點以上的高頻率范圍中的|Z|的特性由寄生電感(L)決定。高頻范圍的|Z|可由公式 （ |Z|= 2
而在高頻時，感抗遠大于容抗，復阻抗的相位為正值，說明電壓超前電流，這是典型的電感施加電壓時的特征。所以，可以說在高頻時，電容主要呈現電感特性。
以上就是實際電容器的頻率特性。重要的是，頻率越高，就越不能忽視寄生成分ESR或ESL的影響。隨著電容器在高頻領域的應用越來越多，ESR和ESL與靜電容量值一樣，成為表示電容器性能的重要參數。
4.2 各種電容器的頻率特性
以上就電容器的寄生成分ESR、ESL對頻率特性的重要影響進行了說明。另外電容器種類不同，寄生成分也會有所不同。接下來對不同種類電容器頻率特性的區別進行說明。
圖10 不同種類電容的頻率阻抗特性
上圖10表示靜電容量10uF各種電容器的|Z|及ESR的頻率特性。除薄膜電容器以外，其它都是SMD型電容器。
上圖所示電容器的靜電容量值均為10uF，因此頻率不足1kHz的容量范圍|Z|均基本為同等值。但1kHz以上時，鋁電解電容器或鉭電解電容器的|Z|比多層陶瓷電容器或薄膜電容器大，這是因?yàn)殇X電解電容器或鉭電解電容器的電解質材料的比電阻升高，導致ESR增大。薄膜電容器或多層陶瓷電容器的電極中使用了金屬材料，因此ESR很低。
多層陶瓷電容器和引腳型薄膜電容器在諧振點附近的特性基本相同，但多層陶瓷電容器的諧振頻率更高，感性范圍的|Z|則較低。
由以上結果可以得出，SMD型的多層陶瓷電容器在較寬的頻率范圍內阻抗都很低，也最適于高頻用途。以上各種電容的應用特性整理如下：
表2 各種電容的應用特性
4.3 多層陶瓷電容器（MLCC）的頻率特性
多層陶瓷電容器可按原材料及形狀分為很多種類。下面就這些因素對頻率特性的影響進行說明。
(1)

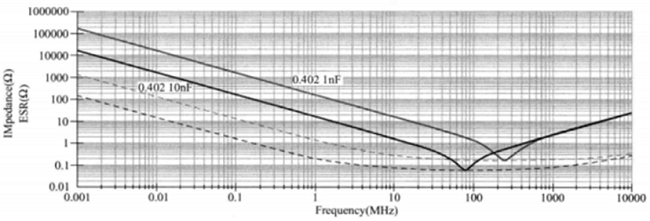

來看右圖11常規的MLCC陶瓷電容的阻抗-頻率曲線圖。可以看出，不同的電容，曲線是不同的。
從容抗計算公式：Xc = 1/jωC中可看到：當電容值C越大，那么在低頻段的同頻率（相同ω）的容抗就越小。
那為什么只有低頻段是C越大而Xc越小呢？從電容容抗定義來說，Xc=1/jωC，應該是一直是C越大而容抗越小。那是因?yàn)榧纳姼?span lang="EN-US">L的原因，當寄生電容器達到諧振頻率之后，電容器的阻抗Zc就會逐漸增加，而容值C越小則諧振頻率點就越大（電容器諧振點頻率對應的其最小阻抗：ESR）。
所以通常容值大的電容ESR要小些，諧振頻率低些，主要濾低頻。容值小電容的ESR要大些，諧振頻率要高些，主要濾高頻。
(2) 關于ESR
處于容性區域的ESR由電介質材料產生的介質損耗決定。Class2(種類2)中的高介質率材料因使用強電介質，故有ESR增大的傾向。Class１(種類1)的溫度補償材料因使用一般電介質，因此介質損耗非常小，ESR數值也很小。
諧振點附近到感性區域的高頻范圍中的ESR除受電極材料的比電阻率、電極形狀（厚度、長度、寬度）、疊層數影響外，還受趨膚效應或接近效應的影響。電極材料多使用Ni，但低損耗型電容器中，有時也會選用比電阻率低的Cu作為電極材料。
（3）關于ESL
表示。由此公式可得知，電容器的電極越短，越寬，越厚，則ESL越小。

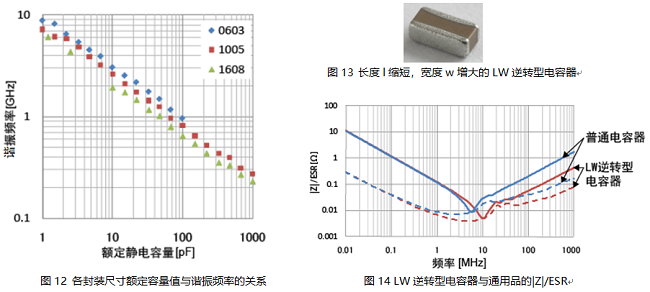

下圖表示各尺寸多層陶瓷電容器的額定容量與諧振頻率的關系。相同容量，尺寸越小，諧振頻率越高，則ESL越小。由此，可以說長度l較短的小型電容器適用于高頻領域。
由右上圖14的頻率特性可知，即使容量相同，LW(長寬)逆轉型電容器（如圖13）的阻抗低于一般電容器，特性優良。使用LW逆轉型電容器，即使數量少于一般電容器，也可獲得同等性能，通過減少元件數量可以降低成本，縮減實裝面積。
（4）不同封裝相同容值的區別
相同容值電容的封裝越大，它的ESL和ESR越大。耐壓值也會不同。
通常情況下，較大的電容器封裝會增加電流環路，導致電感（ESL）較大。同樣，多余的材料會導致電阻（ESR）更高。
4.4 獲得頻率特性數據的方法
頻率特性數據可通過阻抗分析儀或矢量網絡分析儀獲取。也可在各元器件廠商的Web網站中確認。

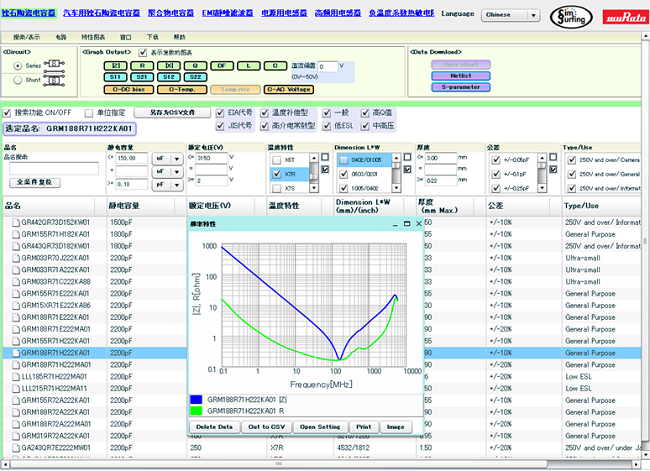

上圖為村田提供的設計輔助工具"SimSurfing"的圖像。可通過選取型號和希望確認的項目，顯示特性。還可下載SPICE網絡清單或S2P數據作為模擬用數據。方便大家靈活運用到各種電路設計中去。
4.5 利用去耦電容處理電源噪聲
去耦（decoupling）電容也稱退耦電容，一般都盡量靠近有源器件如IC的電源引腳Vcc放置且并聯到地。去耦電容的主要功能就是提供一個局部的直流電源給就近的有源器件，以減少器件的開關噪聲在線路板上的傳播并將噪聲引導到地，即濾除噪聲，使電壓穩定干凈，保證IC的正常工作，并防止它傳輸噪聲而影響其它電路的性能。
這里進一步解釋一下。尤其是對于高頻器件，其工作時內部大量的開關進行0/1電平的快速翻轉導致所消耗電流是不連續的，造成瞬態電壓突變，而且頻率很高，而器件Vcc到前級總電源有一段距離，即便距離不長，在頻率很高的情況下，線路上寄生電感的阻抗
實際電路中我們需要去耦的頻率范圍會比較寬，包括電源的低頻開關噪聲、各種有源器件的開關噪聲、高速CPU/GPU/FPGA的高頻噪聲，以及各種開關噪聲的高次諧波，因此一個電容搞不定，那怎么辦呢？我們經常有兩種方法來解決，一種是使用若干個大電容和小電容并聯，還有一種是使用多個相同的電容并聯。下面我們來看看這兩種方法達到的效果分別是怎樣的呢？

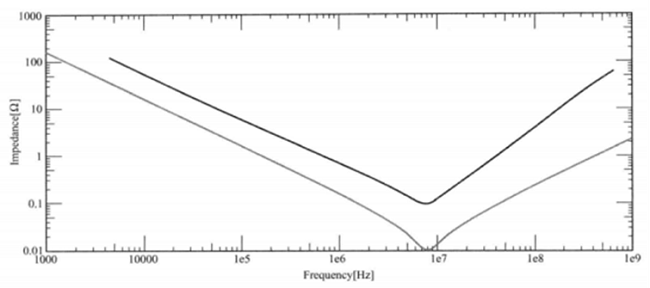

1）相同容值相同封裝的電容組合：下圖16舉例說明了其頻率阻抗特性曲線，可以看到并未展寬低阻抗的頻帶，但是減小了諧振頻點的特性阻抗。
圖16 相同容值相同封裝的電容并聯頻率阻抗特性

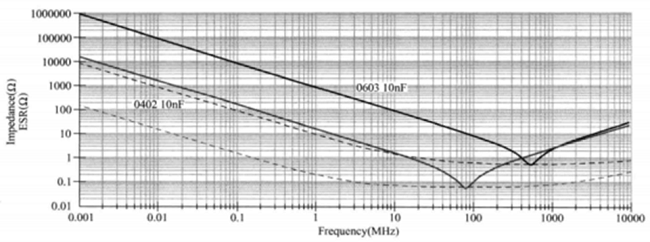

2）相同容值不同封裝的電容組合：下圖17舉例說明了其頻率阻抗特性曲線，該方式會展寬低阻抗頻帶。
圖17 相同容值不同封裝的電容并聯頻率阻抗特性
3）不同容值不同封裝的電容組合：下圖18舉例說明了其頻率阻抗特性曲線，該方式可以有效地展寬低阻抗頻帶。
圖18 不同容值不同封裝的電容并聯頻率阻抗特性
4）不同容值相同封裝的電容組合：下圖19舉例說明了其頻率阻抗特性曲線，該方式可以有效地展寬低阻抗頻帶。
圖19 不同容值相同封裝的電容并聯頻率阻抗特性

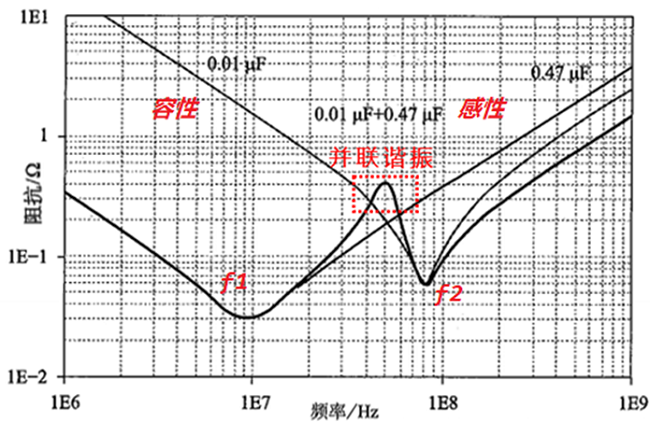

電容并聯作為去耦電容時，需要抑制并聯諧振峰的問題，如下圖20舉例所示：
圖20 去耦電容的并聯諧振
當噪聲頻率大于f1并小于f2時，大電容呈感性、小電容呈容性，兩者并聯，等效為一個電感和一個電容并聯，構成了LC并聯諧振電路，并在某一個頻率點發生并聯諧振，導致該處阻抗很大。如果負載芯片的電流需求正好落在這個頻率，那么會導致電壓波動超標。所以，需要選擇合適的電容進行搭配并聯。
當電容安裝到電路板上后，還會引入額外的寄生參數，從而引起諧振頻率的偏移。充分理解電容的自諧振頻率和安裝諧振頻率非常重要，在計算系統參數時，實際使用的是安裝后的諧振頻率，而不是電容的自諧振頻率，因?yàn)槲覀冴P(guān)注的是電容安裝到電路板上之后的表現。
數字電路中典型的去耦電容值是0.1μF。這個電容的寄生電感加上焊盤、引線、過孔的寄生電感的總的分布電感大約是5nH，它的諧振頻率點大約在7MHz左右，也就是說，對于10MHz以下的噪聲有較好的去耦效果，對40MHz以上的噪聲幾乎不起作用。去耦電容的電容值可以大致按10倍法則的經驗，近似按C=1/f來計算，即10MHz取0.1μF，100MHz取0.01μF。

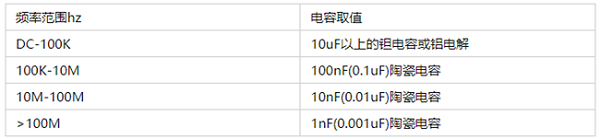

表3 去耦電容對應頻率范圍的近似取值
我們?cè)倏匆幌乱粋€(gè)實際的電子產品上的電源是如何輸送到器件內部的，在“能量”供應的路途中有各種“阻抗”阻礙著供給的效率，這就需要在每個環節提供不同形式、反應速度不同的“倉儲”來應對不同突發狀況的出現，確保每個局部安定團結、局部和局部之間相安無事。當然這些“倉儲”位置的選址也是非常關鍵的，這是我們下面要講的內容。

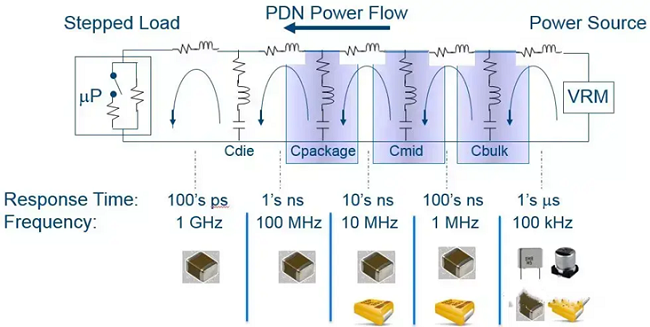

圖21 電源網絡電容配置示意圖
一個實際的產品一般需要多種電容的組合來去耦，以實現整體性能最優。
4.6 去耦電容的擺放
使用電容組合或電容陣列來對電源去耦，那這些數量的電容應放置在什么位置，如何進行組合，在工程中必須去考慮。我們常有的結論去耦電容盡可能放置到芯片附近，但究竟是多近才是合理的，其實這里考慮到了電容放置的距離，也就是電容的去耦半徑問題。電容放置的距離大于電容自身的去耦半徑，電容的去耦效果將大大降低或完全喪失它的去耦作用。
理解去耦半徑最好的辦法就是考察噪聲源和電容補償電流之間的相位關系。芯片工作時需求電流是動態變換的，會在電源平面的一個很小的局部區域內產生電壓擾動，電容要補償這一波動電流（或電壓），就必須先感知到這個電壓擾動。信號在介質中傳播需要一定的時間，因此從發生局部電壓擾動到電容感知到這一擾動之間有一個時間延遲。同樣，電容的補償電流到達擾動區也需要一個延遲。因此必然造成噪聲源和電容補償電流之間的相位上的不一致。特定的電容，對與它自諧振頻率相同的噪聲補償效果最好，我們以這個頻率來衡量這種相位關系。設自諧振頻率為 f，對應波長為λ，補償電流表達式可寫為：
其中，A 是電流幅度，R 為需要補償?shù)膮^(qū)域到電容的距離，C為信號傳播速度。
當擾動區到電容的距離達到λ/4 時，補償電流的相位為π ，和噪聲源相位剛好相差180 度，即完全反相。此時補償電流不再起作用，去耦作用失效，補償無法及時送達。為了能有效傳遞補償，應使噪聲源和補償電流的相位差盡可能的小，最好是同相位的。距離越近，相位差越小，補償傳遞越多，如果距離為0，則補償可以百分之百傳遞到擾動區。這就要求噪聲源距離電容盡可能的近，要遠小于λ/4 。實際應用中，這一距離最好控制在λ/40~λ/50 之間，這是一個經驗數據。 例如：1nF 陶瓷電容，如果安裝到電路板上后總的寄生電感為 1.6nH，那么其安裝后的諧振頻率為125.8MHz，諧振周期為7.95ps。假設信號在電路板上的傳播速度為166ps/inch，則波長為47.9 inch。電容去耦半徑為47.9/50=0.958 inch，大約等于 2.4cm。也就是說本例中的電容只能對它周?chē)?span lang="EN-US">2.4cm范圍內的電源噪聲進行補償，即它的去耦半徑2.4 cm。
從以上計算可知電容越小，諧振頻率越高，對應的波長也就越短，在實際工程使用中去耦半徑也就越小。對于大電容，因?yàn)槠渲C振頻率很低，對應的波長非常長，因而去耦半徑很大，這也就是為什么我們不太關注大電容在電路板上放置位置的原因。對于小電容，因去耦半徑很小，應盡可能的靠近需要去耦的芯片，這正是大多數資料上都會反復強調的，小電容要盡可能近的靠近芯片放置。從減小回路分布電感的角度來看也同樣要求去耦電容擺放要盡量靠近芯片。
簡而言之，放置去耦電容的基本規則：最小化電阻，最小化電感。

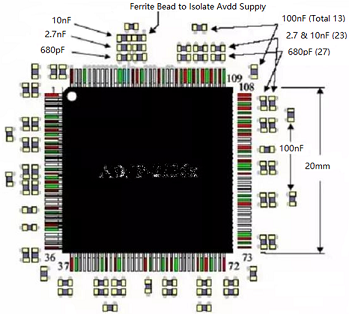

容值最小的電容，有最高的諧振頻率，去耦半徑最小，因此放在最靠近芯片的位置。容值稍大些的可以距離稍遠，最外層放置容值最大的。但是，所有對該芯片去耦的電容都盡靠近芯片。下圖22是一個擺放位置的參考實例。本例中的電容等級大致遵循10倍等級關系。

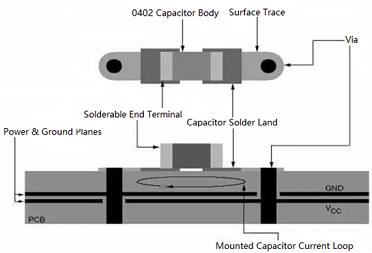

在安裝電容時，要從焊盤拉出一小段引出線，然后通過過孔和電源平面連接，接地端也 同樣。這樣流電容的電流回路為：電源平面->過孔->引出線->焊盤->電容->焊盤->引出>過 孔->地平面，下圖23直觀的顯示了電流的回流路徑。
圖23 去耦電容電流的回流路徑

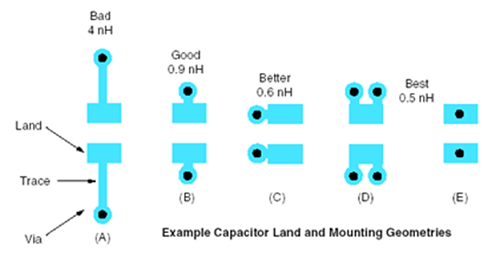

放置過孔的基本原則就是讓這一環路面積最小，從而使總的寄生電感最小。下圖顯示了幾種過孔放置方法。
圖24 高頻去耦電容的焊盤過孔位置設計
（A）第一種方法從焊盤引出很長的引出線然后連接過孔，這會引入很大的寄生電感，一定要避免這樣做，這時最糟糕的安裝方式。
（B）第二種方法在焊盤的兩個端點緊鄰焊盤打孔，比第一種方法路面積小得多，寄生電感也較小，可以接受。
（C）第三種在焊盤側面打孔，進一步減小了回路面積，寄生電感比第二種更小，是比較好的方法。
（D）第四種在焊盤兩側都打孔，和第三種方法相比，相當于電容一端都是通過過孔的并聯接入電源平面和地平面，比第三種寄生電感更小，只要空間允許，盡用這種方法。
（E）最后一種方法在焊盤上直接打孔，寄生電感最小，但是焊接是可能會出現問題，是否使用要看加工能力和方式。
推薦使用第三種（C）和第四種（D）方法。
需要強調一點：有些工程師為了節省空間，有時讓多個電容使用公共過孔。任何情況下都不要這樣做。最好想辦法優化電容組合的設計，減少電容數。

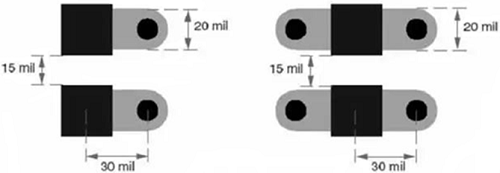

由于印制線越寬，電感越小，從焊盤到過孔的引出線盡量加寬，如果可能，盡量和焊盤 寬度相同。這樣即使是 0402 封裝的電容，你也可以使用20mil寬的引出線。引出線和過孔安裝如圖25所示，注意圖中的各種尺寸。
圖25 推薦的高頻電容引出線和過孔尺寸

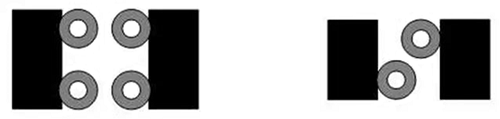

對于大尺寸的電容，比如板級濾波所用的鉭電容，推薦用圖26中的安裝方法。
五、結束語
電源系統去耦設計要把引腳去耦和電源平面去耦結合使用以達到最優設計。時鐘、 PLL、 DLL 等去耦設計要使用引腳去耦，必要時還要加濾波網絡，模擬電源部分還要使用磁珠等進行濾波。針對具體應用選擇去耦電容的方法也很流行，如在電路板上發現某個頻率的干擾較大，就要專門針對這一頻率選擇合適的電容，改進系統設計。總之，電源系統的設計和具體應用密切相關，不存在放之四海皆準的絕對標準方案。關鍵是掌握基本的設計方法，具體情況具體分析，才能很好的解決電源去耦問題。
